壓縮空氣流量計產品的種類和適用范圍

1. LUGB 系列滿管型壓電式渦街流量儀表

2. LUGB 系列插入型壓電式渦街流量儀表

3. LUGE 系列滿管型電容式渦街流量儀表

4. LUGE 系列插入型電容式渦街流量儀表

5. LUGB/E 系列電池供電型渦街流量儀表

6. 潛水型/分體型渦街流量儀表(協議訂貨)

7. 多功能曲線紀錄積算儀,帶 P/T 補償功能、中文液晶顯示

8. 智能流量積算儀,數碼管顯示

LUGB/E 型渦街流量儀表廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣氫氣、天然氣、煤氣等) 、水和液體(如:水、汽油、酒精、苯類等)的計量和控制。

壓縮空氣流量計產品圖


壓縮空氣流量計工作原理

在流體中設置非流線型旋渦發生體(阻流體),則從旋渦發生體兩側交替地產生兩列有規則的旋渦,這種旋渦稱為卡曼渦街,如圖(一)所示。

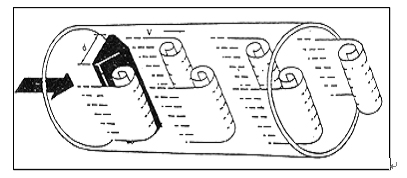

壓縮空氣流量計工作原理圖

旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為 f,被測介質來流的平均速度為 V,旋渦發生體迎流面寬度為 d,表體通徑為 D,根據卡曼渦街原理,有如下關系式:

f=StV/d   公式(1)

式中:

f-發生體一側產生的卡門旋渦頻率

St-斯特羅哈爾數(無量綱數)

V-流體的平均流速

d-旋渦發生體的寬度

由此可見,通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數(St)是無因次未知數,圖(二)表示斯特羅哈爾數(St)與雷諾數(Re)的關系。

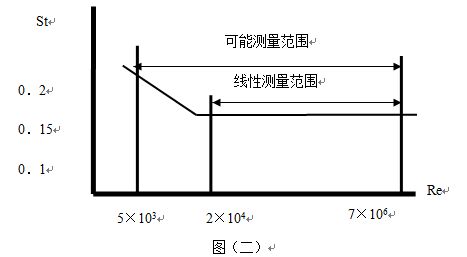

壓縮空氣流量計斯特羅哈爾數(St)與雷諾數(Re)的關系曲線圖

在曲線表中 St=0.17 的平直部分,漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率 f 就可以求得管內流體的流速,由流速 V 求出體積流量。所測得的脈沖數與體積量之比,稱為儀表常數(K),見式(2)

K=N/Q(1/m3)   公式(2)

式中:K=儀表常數(1/m3)。

N=脈沖個數

Q=體積流量(m3)


壓縮空氣流量計主要技術指標

壓縮空氣流量計技術參數對照表


壓縮空氣流量計儀表口徑的確定

儀表選型是儀表應用中非常重用的工作,儀表選型的正確與否將直接影響到儀表是否能夠正常運行.因此用戶和設計單位在選用本公司產品時,請仔細閱讀本節資料,認真核對流體的工藝參數并**可與我公司的銷售或技術支持部門聯系,以確保選型正確。

一.適用流量范圍和儀表口徑的確定

儀表口徑的選擇,根據流量范圍來確定。不同口徑渦街流量儀表的測量范圍是不一樣的。即使同一口徑流量表,用于不同介質時,它的測量范圍也是不一樣的。實際可測的流量范圍需要通過計算確定。

(一)參比條件下空氣及水的流量范圍,見表(二),參比條件如下:

1.氣體:常溫常壓空氣,t=20℃,P=0.1MPa(絕壓),ρ =1.205 kg/m3,υ =15×10-6 m2/s。

2.液體:常溫水 , t=20℃ , ρ =998.2kg/m3 , υ =1.006×10-6m2/s。

(二)確定流量范圍和儀表口徑的基本步驟:

1.明確以下工作參數。

(1)被測介質的名稱、組份

(2)工作狀態的*小、常用、*大流量

(3)介質的*低、常用、*高壓力和溫度

(4)工作狀態下介質的粘度

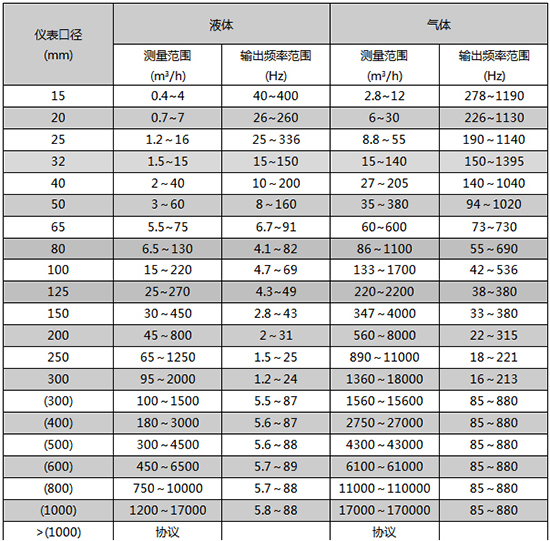

壓縮空氣流量計口徑流量范圍表


壓縮空氣流量計儀表的安裝設計

儀表的正確安裝是保障儀表正常運行的重要環節,若安裝不當,輕則影響儀表的使用精度,重則會影響儀表的使用壽命,甚至會損壞儀表。

(一) 安裝環境要求:

1.盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

2.避開高溫熱源和輻射源的直接影響。若必須安裝,須有隔熱通風措施。

3.避開高濕環境和強腐蝕氣體環境。若必須安裝,須有通風措施。

4.渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝,須在其上下游 2D 處加設管道緊固裝置,并加防振墊,加強抗振效果。

5.儀表*好安裝在室內,安裝在室外應注意防水,特別注意在電氣接口處應將電纜線彎成 U 形,避免水順著電纜線進入放大器殼內。

6.儀表安裝點周圍應該留有較充裕的空間,以便安裝接線和定期維護。

(二) 儀表管道安裝要求:

1.渦街流量儀表對安裝點的上下游直管段有一定要求,否則會影響介質在管道中的流場,影響儀表的測量精度。儀表的上下游直管段長度要求見圖(三)

壓縮空氣流量計管道安裝要求示意圖

注:調節閥盡可能不安裝在渦街流量儀表的上游,而應安裝在渦街流量儀表的下游 10D 處。

2.上、下游配管內徑應相同。如有差異,則配管內徑 Dp 與渦街儀表表體內徑 Db,應滿足以下關系0.98Db≤Dp≤1.05Db上、下游配管應與流量儀表表體內徑同心,它們之間的不同軸度應小于 0.05Db

3.儀表與法蘭之間的密封墊,在安裝時不能凸入管內,其內徑應比表體內徑大 1-2mm

4.測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時,測壓孔應設置在下游 3-5D處,測溫孔應設置在下游 6-8D 處,見圖(七)。D 為儀表工稱口徑,單位:mm

5.儀表在在管道上可以水平、垂直或傾斜安裝。

6.測量氣體時,在垂直管道安裝儀表,氣體流向不限。但若管道內含少量液體,為了防止液體進入儀表測量管,氣流應自下而上流動,如圖(四)a 所示

7.測量液體時,為了保證管內充滿液體,所以在垂直或傾斜管道安裝儀表時,應該保證液體流動方向從下而上。若管道內含少量氣體,為了防止氣體進入儀表測量管,儀表應安裝在管線的較低處如圖(四)b 所示

壓縮空氣流量計正確安裝方式圖

8.測量高溫、低溫介質時,應注意保溫措施。轉換器內部(表頭殼體內)高溫一般不應超過 70℃;低溫易使轉換器內部出現凝露,降低印制電路板的絕緣阻抗,影響儀表正常工作。

(三) 儀表的安裝外形尺寸:見圖(五)、圖(六)

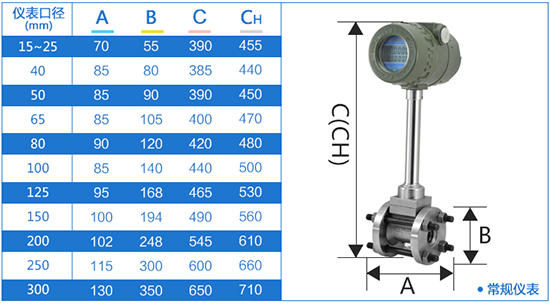

管道式壓縮空氣流量計外形尺寸表

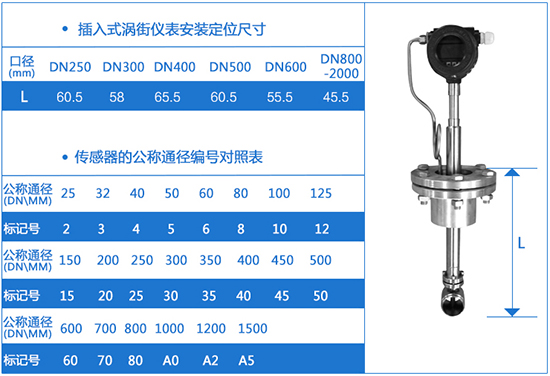

插入式壓縮空氣流量計外形尺寸表

(四)插入式渦街流量儀表安裝步驟:

1.在管道上用氣焊開一個略小于φ 100mm 的圓孔,并把圓孔周圍毛刺清除干凈,以保證測頭旋轉流利

2.在管道圓孔處焊上廠家提供的法蘭,要求法蘭軸線與管道軸線垂直。

3.將球閥及傳感器安裝在焊接好的發蘭上。

4.調節絲杠,使插入深度符合要求(保證測頭中心軸線和管道中心軸線重合),流體流向必須與方向標上的指示箭頭保持一致。

5.均勻擰緊壓蓋上的螺絲。(注:壓蓋的松緊程度決定儀表的密封程度和絲杠能否旋動)

6.檢查各環節是否完成好,慢慢打開閥門觀察是否有泄漏(需特別注意人身安全)若有泄露請重復步驟 5、6。

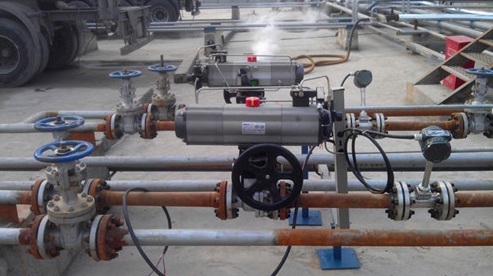

壓縮空氣流量計現場安裝使用圖


壓縮空氣流量計型譜

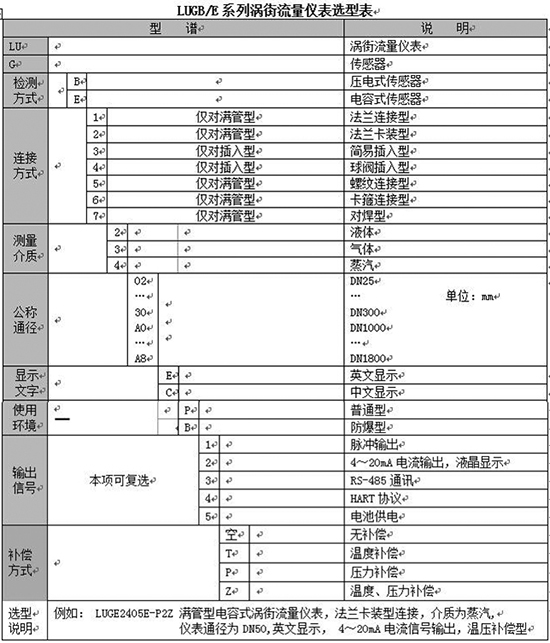

壓縮空氣流量計規格選型表


壓縮空氣流量計儀表配線設計

一. 輸出頻率信號的三線制渦街流量儀表配線設計

輸出頻率信號的三線制流量傳感器采用 DC24V 或 DC12V 電源供電,一般通過三芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連,屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求,另外屏蔽電纜線要與其它強功率電力線分離,不能平行走線。傳感器端子接線見圖(八)

壓縮空氣流量計脈沖信號輸出接線圖

二.輸出標準 4~20mA 電流信號的兩線制渦街流量儀表配線設計

輸出標準 4~20mA 電流信號的兩線制變送器采用 DC24V 電源供電,一般通過兩芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連,屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求,另外屏蔽電纜線要與其它強功率電力線分離,不能平行走線。變送器端子接線見圖(九)

壓縮空氣流量計4-20mA電流信號輸出接線圖

三.帶 RS-485 通訊接口功能的渦街流量儀表配線設計

帶 RS-485 通訊功能的渦街流量儀表采用 DC24V 電源供電,與其它設備之間采用四線制傳輸方式。儀表端子接線見圖(十)

壓縮空氣流量計RS485通訊信號輸出接線圖

注意事項:

 (1)防爆型傳感器和變送器安裝于危險場所,安全柵、顯示儀表、供電電源,計算機等關聯設備必須安裝在安全場所。

 (2)傳感器和變送器應有可靠接地,防爆地線不得與強電系統保護接地共用。
