一体化孔板流量计工作原理

一体化孔板流量计应用范围特别广泛,在关闭管道的流量测量中各种工具都有应用,如流体方面:单相、混相、洁净、脏污、粘性流等;工作状况方面:常压、高压、真空、常温、高温、低温等;管径方面:从几mm到几m;流动条件方面:亚音速、音速、脉动流等。它在各工业部门的用量约占流量计全部用量的1/4~1/3。

在气体的流动管道上装有一个节流装置,其内装有一个孔板,中心开有一个圆孔,其孔径比管道内径小,在孔板前燃气稳定的向前流动,气体流过孔板时由于孔径变小,截面积收缩,使稳定流动状况被打乱,因而流速将发生变化,速度加快,气体的静压随之降低,于是在孔板前后产生压力下降,即差压(孔板前截面大的地方压力大,通过孔板截面小的地方压力小)。

差压的大小和善体流量有确定的数值关系,即流量大时,差压就大,流量小时,差压就小。流量与差压的平方根成正比。

一体化孔板流量计是根据安装于管道中流量检验件产生的差压,已知的流体条件和检验件与管道的几何尺寸来计较流量的仪表。

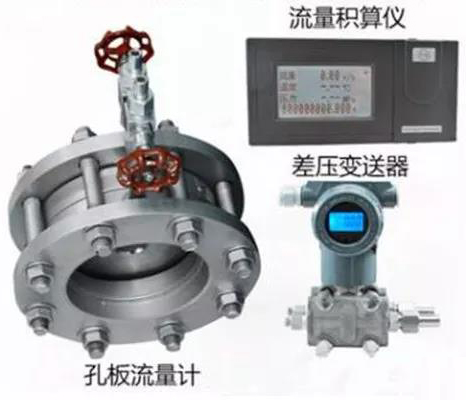

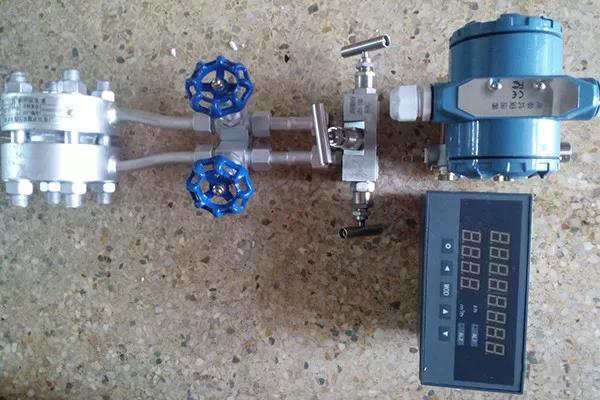

一体化孔板流量计由一次装置(检验件)和二次装置(差压转换和流量显示仪表)组成。通常以检验件形式对一体化孔板流量计分类,如孔板流量计、文丘里流量计、均速管流量计等。

二次装置为各种机械、电子、机电一体式差压计,差压变送器及流量显示仪表。它已发展为三化(系列化、通用化及标准化)程度很高的、种类规格庞杂的一大类仪表,它既可测量流量参数,也可测量其它参数(如压力、物位、密度等)。

一体化孔板流量计的检验件按其作用原理可分为:节流装置、水力阻力式、离心式、动压头式、动压头增益式及射流式几大类。
检验件又可按其标准化程度分为二大类:标准的和非标准的。
所谓标准检验件是只要按照标准文件设计、制造、安装和应用,无须经实流标定即可确定其流量值和估算测量误差。
非标准检验件是成熟程度较差的,尚未列入国际标准中的检验件。
一体化孔板流量计是一类应用非常广泛的流量计,在各类流量仪表中其应用量占居*位。近年来,由于各种新型流量计的问世,它的应用量百分数逐渐下降,但目前仍是非常重要的一类流量计。

优点:
(1)应用非常多的孔板式流量计结构牢固,性能稳定可靠,应用寿命长;
(2)应用范围广泛,至今尚无任何一类流量计可与之相比拟;
(3)检验件与变送器、显示仪表分别由不同厂家生产,便于规模经济生产。

缺点:
(1)测量精度普遍偏低;
(2)范围度窄,一般仅3:1~4:1;
(3)现场安装条件要求高;
(4)压损大(指孔板、喷嘴等)。
