雷达液位计的种类特点和用途

雷达液位计是一种采用微波测量技术的物位测量仪表。它能够非接触测量,耐磨损、耐老化性能高,不受压力、真空或温度的影响。因此它在易燃、易爆、强腐蚀性、高温、粘稠等恶劣的测量条件下,性能卓越,特别适用于大型立罐和球罐等的测量。由于其特有的优势,雷达液位计被广泛用于多种测量领域。


雷达液位计种类



1.高频雷达液位计

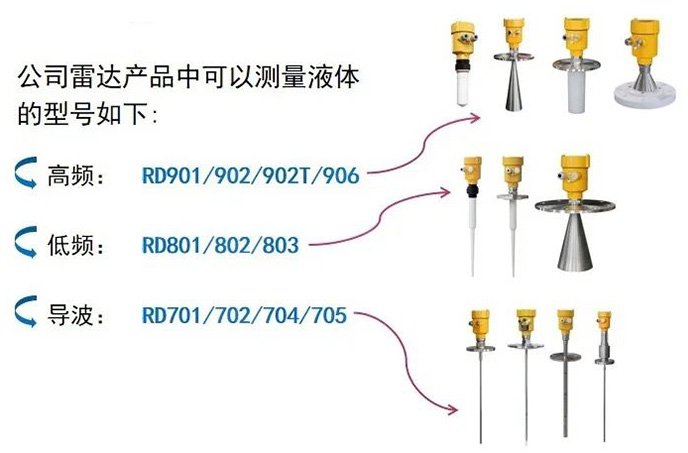

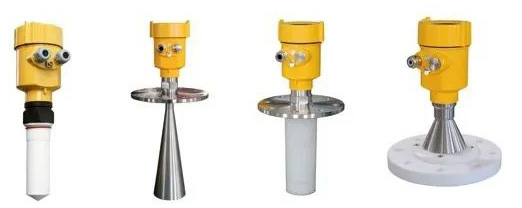

◆高频雷达测液体的产品RD901/902/902T/906 受高频雷达发射结构影响,高频雷达传感器发射尖更容易形成凝结短路,所以针对高频雷达凝结的现象公司推出各种抗凝结天线(RD902T、HBRD906)。



◆对于RD901雷达,抗轻微凝结,适用于按照法兰小(*小DN50)量程10m之内,罐内酸气或者蒸汽小,有腐蚀性的环境。

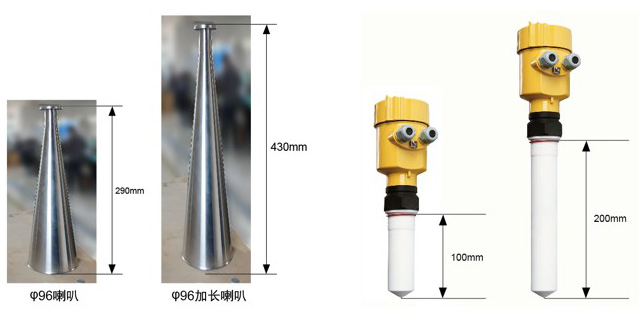

RD901棒式雷达天线有100mm和200mm两种,当接管稍长时不会严重影响测量,会增加一-些盲区。当罐内温度较高,酸气或者蒸汽较大的时候不合适用RD901雷达,RD901雷达盲区- - -般小于0.3m,只能测量常压的环境,不能加高温散热片。


◆接管过长的工况,喇叭天线的雷达可选择加长型天线测量。高频雷达如接管过长,可通过加长传感器测量。



◆RD902雷达,适用于大部分工况,盲区小,发射角小,适合在导波管内使用;但当现场有大蒸汽(会产生凝结),强腐蚀时不推荐使用。

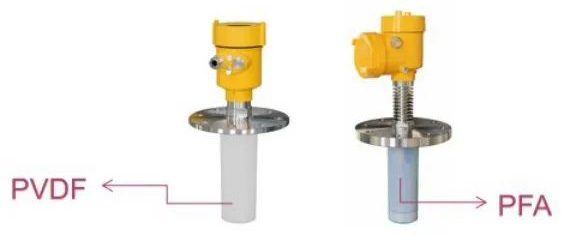

◆RD902T雷达, 是对RD902雷达的补充,是在902雷达的天线_上加装了防腐翻边护套,材质分为PVDF和PFA,跟现场温度及腐蚀强弱来选着护套,PVDF护套适用于常压环境,PFA护套*高耐压1.6MPA。

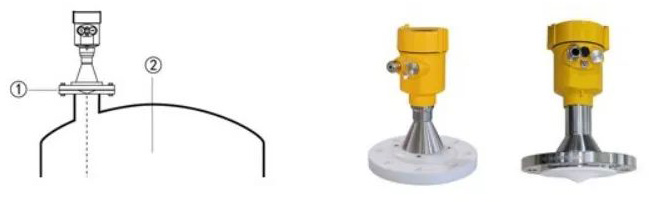

◆RD906雷达盲区较小, *小盲区为0.1m,RD906雷达天线为微锥形天线,安装时天线不用伸出接管,接管长度跟接管直径有关,DN80接管*长不能超过200mm。


RD906雷达适合于有蒸汽有腐蚀的小型储罐,因天线不伸出接管,防介质飞溅效果比较好,同时盲区更小,所以特别适用于带搅拌的小型储罐(测量高度5m以下)。

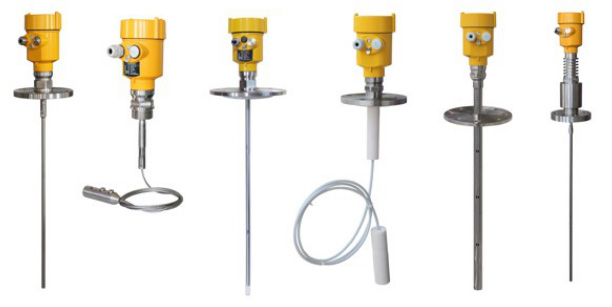

2.导波雷达液位计

◆导波雷达测量液体的4款产品RD701/702/704/705,都有特殊的应用点,也有应用的局限性。

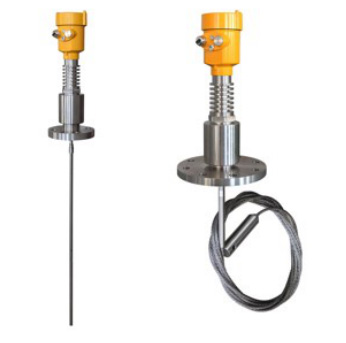

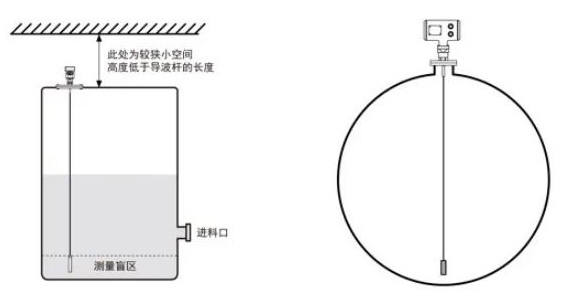

◆对于RD701雷达,杆式适用于测量轻微腐蚀性、量程小的罐子、或者安装法兰比较小的罐子;缆式因为重锤为测量盲区,所以下盲区比杆式大,小量程不推荐选缆式(没有安装空间的只能选缆式)对于介电常数较低,且量程较大的储罐,推荐选A型导波雷达,例如液化气球罐测量。

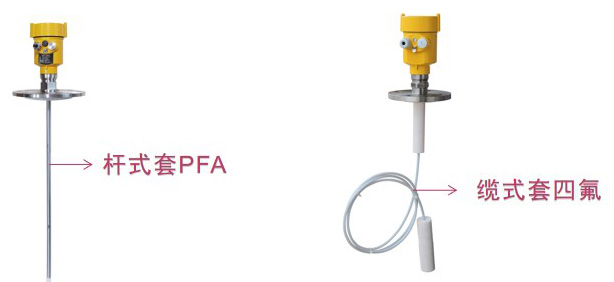

◆对于RD702雷达,暂时公司的工艺为套四氟或套PFA,PFA采取焊接工艺(配图)只能用于杆式可以耐一定压力,缆式套四氟的702雷达工艺为四氟胶密封,所以不能耐压。



◆对于RD704雷达,同轴管外径为25mm,同轴导波雷达*适用的环境是量程较小罐子,通过同轴管,可以做到无盲区测量。


通过对同轴雷达在搅拌罐子内使用情况的反馈,搅拌罐直接装同轴雷达,会有很大的几率折断,所以公司不推荐直接安装在搅拌罐,可以选择RD701雷达加装DN50以上的导波管测量。


◆对于RD705雷达,是陶瓷密封天线,是针对高温高压环境下测量液体使用的,因为高温高压环境下罐内会产生气相,雷达测量精度需要补偿,暂因未总结出补偿规律,不推荐在高温加高压环境下使用,单独的高温(温度400°C以内)或者高压(10mpa)使用效果可以保证。
